Nuair a tháirgeann luaineachtaí teochta i múnla insteallta flash ar chodanna plaisteacha, nó nuair a theipeann ar bharra séalaithe an mheaisín pacáistithe tar éis trí seachtaine d'oibriú leanúnach, is minic a dhéanann innealtóirí cothabhála an eilimint téitheoir cartúis a sheiceáil go deireanach. De ghnáth ní é an réiteach ná an meaisín iomlán a athsholáthar, ach athbhreithniú a dhéanamh ar pharaiméadair roghnúcháin agus suiteála an eilimint féin. Tá saol seirbhíse ag eilimint téitheoir cartúis iontaofa a chinnfidh dlús bhata, ábhar sheath, dlús an ocsaíd mhaignéisiam dlúthdhéanta, agus an próiseas séalaithe críochfoirt, ní hamháin de réir rátáil cumhachta agus fad.
Cad a Dhéanann Eilimint Téitheoir Cartúis

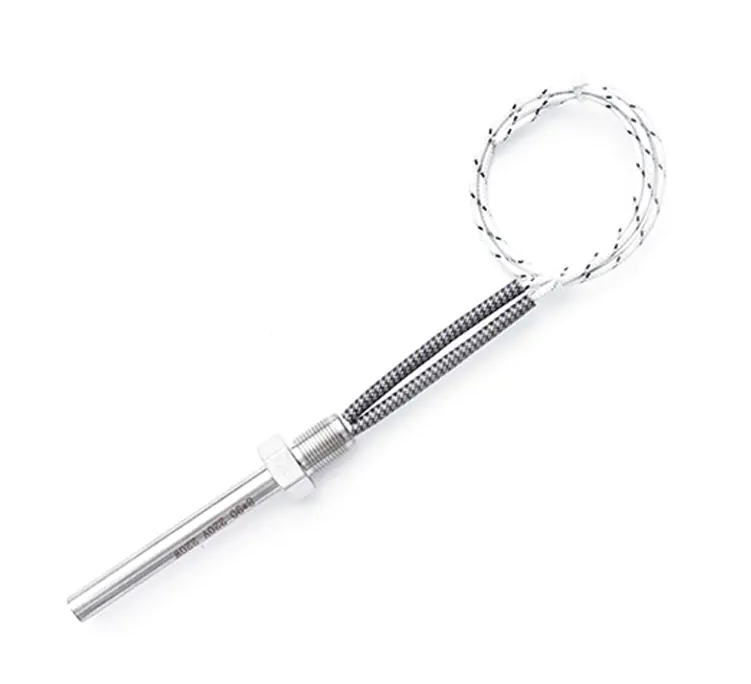

Is eilimint teasa tionsclaíoch feadán-chruthach é eilimint téitheoir cartúis a chuirtear isteach i bpoll druileáilte. Braitheann a phrionsabal oibriúcháin ar chiorcad simplí fós éifeachtach: gineann corna nicil-cróimiam teas nuair a bhíonn sé á thiomáint, aistríonn insliú dlúth ocsaíd mhaignéisiam an teas go truaill cruach dhosmálta, agus seolann an truaill é trí dhlúth-theagmháil leis an mbonn miotail máguaird. Toisc go bhfuil an fhoinse teasa leabaithe go díreach isteach sa réad atá á théamh, seachadann sé freagra tapa agus rialú teochta logánaithe beacht, rud a fhágann go bhfuil sé luachmhar do mhúnlaí, rádala te, agus daingneáin thionsclaíocha eile.
I múnlú insteallta agus múnlaí bás-réitigh, is gnách go mbíonn eilimintí téitheoir cartúis leabaithe i manifolds nó cores. In innealra pacáistithe, cuirtear isteach iad i gcainéil taobh istigh den bás séalaithe. Sna hiarratais seo, bíonn tionchar díreach ag aonfhoirmeacht dáileadh teocht an dromchla ar chruinneas tríthoiseach, ar chaighdeán cuma, agus ar am timthriall. Nuair a bhíonn suiteáil múnla i gceist, a téitheoir cartúis le pláta blocála seasta cabhraíonn sé leis an eilimint a chosc ó bhogadh le linn creathadh nó díchóimeála, ag simpliú cóimeála.
Téitheoir Cartús le Pláta Blocáil Seasta le haghaidh Suiteáil Mhúirín Tá pláta blocála seasta ag an téitheoir cartúis seo a chuireann cosc ar ghluaiseacht le linn cóimeála agus oibríochta. Cinntíonn a thógáil iontaofa dáileadh teasa aonfhoirmeach, ag cabhrú le hamanna téimh a ghiorrú agus feabhas a chur ar éifeachtacht táirgthe in iarratais mhúnla. Féach Táirge → Sonraí Tógála a Rialaíonn Aschur Teasa agus Saol Seirbhíse
Braitheann saol seirbhíse eilimint téitheoir cartúis ar cheithre fhachtóir struchtúracha: ábhar sheath, dlús inslithe ocsaíd mhaignéisiam, cáilíocht coil téimh, agus modh séalaithe críochfoirt.
Ábhar truaill
Caithfidh an sheath teocht oibriúcháin, caitheamh meicniúil, agus ionsaí ceimiceacha ó am go chéile a sheasamh. Oireann 304 cruach dhosmálta leis na cásanna múnla is gnách. Tá 316 cruach dhosmálta i gcoinne taise agus timpeallachtaí beagán creimneach níos fearr. Tá 321 cruach dhosmálta agus Incoloy 800/840 beartaithe le haghaidh riachtanais ardteochta nó ard-dlúis vata. Is é riail phraiticiúil ná dá airde an teocht sheath, is ísle an dlús vata incheadaithe.
| Ábhar truaill | Teocht Max Sheath | Coinníollacha Molta |
|---|---|---|
| 304 Cruach Dhosmálta | 400°C | Téamh múnla cuspóir ginearálta |
| 316 Cruach Dhosmálta | 400°C | Timpeallachtaí tais nó beagán creimneach |
| 321 Cruach Dhosmálta | 500°C | Múnlú ardteochta, téamh timthriallach |
| Incoloy 800/840 | 600°C | Teas an-mhór, dlús ard vata |
Insliú Ocsaíd Mhaignéisiam
Is príomhfhachtóir é dlús dhlúthú ocsaíd mhaignéisiam, arna thomhas i g/cm³, maidir le seoltacht theirmeach agus friotaíocht inslithe araon. Is cúis le dlús dhlúthú íseal go dtiteann friotaíocht inslithe go tapa ag teocht ard, agus soláthraíonn dlús níos airde cosáin teirmeacha níos fearr agus laghdaítear an friotaíocht teirmeach idir coil agus sheath. Maidir le trealamh rátáilte faoi bhun 500 V, meastar go mbeidh friotaíocht inslithe fuar ar a laghad 100 MΩ ar a laghad, ach is é an rud is tábhachtaí ná an bhfanann sé cobhsaí le linn oibriú te.
Coil Téamh
Is cóimhiotal nicil-cróimiam é an t-ábhar coil, de ghnáth 80/20 nó 60/16. Sainmhíníonn an trastomhas sreang agus líon na n-casadh friotaíocht an eilimint. Más gá don chustaiméir aschur cumhachta ar leith ag voltas ar leith, ní mór dearadh an choil a mheaitseáil. Má ardaítear an voltas chun níos mó teasa a fháil, giorróidh sé saol na n-eilimintí, toisc go n-ardóidh teas an choil le cearnóg an voltais.
Foirceannadh
Tá an foirceannadh ar cheann de na pointí teip is airde. Forbraíonn hailt solder atá faoi lé teocht ard ocsaídiú agus tuirse meicniúil. I measc na ndearaí críochfoirt fuaime tá cosaint píobáin miotail, sreanga luaidhe dronuillinne, nó bloic teirminéil seachtracha. I dtimpeallachtaí splancscáileáin chuisnithe, leathnaíonn struchtúr críochfoirt uiscedhíonach an t-am rite go suntasach.
Conas an Eilimint Téitheoir Cartúis Ceart a Roghnú
Is é an t-ord roghnúcháin ceart ná: deimhnigh toise an phoill druileáilte agus fad téite éifeachtach, ansin deimhnigh an teocht oibriúcháin sprice agus an teocht sheath incheadaithe, ansin ríomh an riachtanas cumhachta, agus ar deireadh meaitseáil voltas agus cumraíocht sreang luaidhe. Ná tosaigh ó chumhacht.
- Tomhais trastomhas an poll gléasta. Tá méideanna caighdeánacha coitianta 6.35 mm, 8 mm, 10 mm, 12.7 mm agus a leithéid, ach ní mór an chaoinfhulaingt poll iarbhír a sheiceáil. Déanann feistiú ró-daingean deacair díchóimeáil agus féadann sé damáiste a dhéanamh don eilimint. Cruthaíonn oiriúnach ró-scaoilte bearna aeir. I gcás an chuid is mó d'eilimintí téitheoir cartúis, tá an bhearna gléasta molta thart ar 0.05 mm go 0.1 mm níos mó ná trastomhas an sheath.
- Déan an fad téite éifeachtach a chinneadh. Sainmhíníonn an doimhneacht ionsáite iarbhír sa pholl druileáilte an crios téite. Cuireann an iomarca faid neamhthéite dramhaíl amú ar fhuinneamh, agus cruthaíonn róbheagán róthéamh áitiúil.
- Ríomh an chumhacht agus an voltas atá ag teastáil. Déan meastachán ar an gceanglas cumhachta ó mhais, ardú teochta, agus am téimh, ansin an voltas suímh (230 V nó 400 V idir na céimeanna, mar shampla) agus an luach friotaíochta a mheaitseáil.
- Roghnaigh an chumraíocht luaidhe-sreang. I gcás spásanna daingean, sábhálann sreang scoir istigh spás. Le haghaidh cóimeála go minic agus díchóimeáil nó timpeallachtaí fliucha, is fearr cosaint píobáin miotail nó séalaithe uiscedhíonach.
Tá dlús bhata ar cheann de na sonraíochtaí is míthuiscint i roghnú eilimint teasa leictreach . Cosnaíonn dlús íseal polaiméirí teas-íogair, soláthraíonn dlús meánach freagra cothrom, agus ní fiú úsáid a bhaint as ard-dlús ach amháin nuair a bhíonn rialú teochta beacht agus is féidir leis an ábhar múnla é a fhulaingt. Tá achoimre sa tábla thíos ar ghnáthraonta le haghaidh tagartha praiticiúla.
| Iarratas | Raon Dlúis Bhata | Srian tipiciúla |
|---|---|---|
| Múnlaí teirmeaplaisteacha | 2–5 W/cm² | Dlús íseal chun slaodacht a choinneáil cobhsaí |
| Teas múnla caighdeánach | 5–15 W/cm² | Rialú cothrom agus freagairt |
| Bás agus rádala te | 10–20 W/cm² | Rialú beacht le timthriallta ard-minicíochta |
| Daingneáin tástála agus uirlisí beaga | 15–25 W/cm² | Rialú daingean ar theocht an dromchla |
Cásanna Feidhmchláir ar fud na dTionscal
Comhlíonann eilimintí téitheoir cartúis róil éagsúla ar fud timpeallachtaí táirgthe. I múnlaí insteallta, soláthraíonn siad an teocht atá ag teastáil le haghaidh líonadh plaisteach agus brú a shealbhú. I gcórais rádala te, oibríonn siad le téitheoirí coil earrach chun sreabhadh leá a choinneáil comhsheasmhach. In innealra pacáistithe, seachadann siad séalaithe cobhsaí trí aistriú teasa éifeachtach. Cuireann cineálacha éagsúla trealaimh ceanglais mheicniúla éagsúla ar an eilimint.
Nuair a bhíonn splanc chuisnithe nó ard-taise i gceist leis an timpeallacht oibriúcháin, a téitheoir cartúis uiscedhíonach áirithíonn an struchtúr séalaithe cosc ar dhíghrádú tapa ar fhriotaíocht inslithe, ag seachaint downtime costasach gan phleanáil.
Téitheoir Cartús Uiscedhíonach le haghaidh Timpeallachtaí Ard-Thaise Deartha do dhálaí crua, úsáideann an téitheoir cartúis uiscedhíonach seo ábhair atá resistant ó chreimeadh chun cosc a chur ar dhul isteach taise. Soláthraíonn sé téamh cobhsaí, éifeachtach in iarratais ina bhféadfadh splancscáileán fuaraithe nó ard-taise a bheith ina chúis le teipeanna ar bhealach eile. Féach Táirge → Cúiseanna Coitianta Teip agus Bearta Coiscthe
Ní saincheisteanna cáilíochta randamacha iad formhór na dteipeanna. Is lochtanna dearaidh tosaigh iad a chruthaítear trí roghnú nó coinníollacha suiteála.
- Róthéamh: sáraíonn an teocht sheath an teorainn ábhar. Laghdaigh dlús vata nó aistrigh go truaill 321 nó Incoloy.
- Sruthán sreang luaidhe: nochtar an teirminéal go díreach don chrios te. Bain úsáid as píobán miotail le bealach amach dronuillinn chun an sreang luaidhe a choinneáil ar shiúl ón bhfoinse teasa.
- Titim ar fhriotaíocht inslithe: ionsúnn ocsaíd mhaignéisiam taise nó ola. Bain úsáid as struchtúr uiscedhíonach agus coinnigh an eilimint tirim i stóráil.
- Éagothroime poll: cruthaíonn imréiteach ró-mhór strus áitiúil teirmeach ar an eilimint. Ath-druileáil agus coinnigh an t-imréiteach oiriúnach 0.05-0.1 mm.
Nuair nach leor táirgí caighdeánacha
Ní chlúdaíonn catalóga caighdeánacha ach sonraíochtaí coiteanna. I gcás tionscadal óna dteastaíonn spás laghdaithe, bealaí amach luaidhe il-uillinn, braiteoirí rialaithe teochta comhtháite, nó socrú snáithithe speisialta, éiríonn déantúsaíocht saincheaptha tábhachtach. De ghnáth is féidir le monaróirí eilimintí a tháirgeadh le trastomhais speisialta, faid, agus struchtúir teirminéil de réir líníochtaí.
Nuair a bhíonn an spás gléasta thar a bheith teoranta, a téitheoir cartúis micrea is rogha phraiticiúil é do chainéil uirlisí cúnga agus daingneáin saotharlainne beaga. Is féidir leaganacha dúbailte-snáithithe, tógáil píobáin miotail dronuilleach, sreang luaidhe seachtrach, agus roghanna sreang inslithe ceirmeacha a chomhcheangal freisin bunaithe ar mhinicíocht cothabhála meaisín, suíomh foinse teasa, agus spás sreangaithe.
Téitheoir Cartúis Micrimhilseogra le haghaidh Spásanna daingean agus Téamh Beachtais Ideal do limistéir teoranta, seachadann an téitheoir cartúis micrea seo rialú teochta beacht le caillteanas teasa íosta. Oireann a dhearadh dlúth le bealaí uirlisí cúnga agus daingneáin bheaga, ag tairiscint feidhmíocht iontaofa i dtascanna teasa spás-srianta. Féach Táirge → Ní bhaineann roghnú eilimint téitheoir cartúis leis an tsamhail is costasaí nó an tsamhail is airde-chumhachta a roghnú. Is é an cosán ceart ná toise an phoill druileáilte agus suíomh na foinse teasa a léamh ar dtús, an teocht oibre a dhearbhú, ansin an dlús vata agus an struchtúr teirminéil a roghnú. Maidir le hiarratais neamhchinnte, seol an líníocht druileála chuig foireann theicniúil an tsoláthraí ionas gur féidir leo sonraíocht shoiléir a sholáthar roimh an gcinneadh ceannaigh. Is féidir le heilimint a roghnaítear i gceart a bheith ar siúl ar feadh na mílte uair an chloig sa réimse. Má thiteann an t-iarratas lasmuigh de na raonta caighdeánacha, seol an líníocht druileála chuig an foireann teagmhála an mhonaróra le haghaidh léirmheas praiticiúil.
